SPG-20A 高頻感應加熱設備
（1） 規格：SPG-20A一體式
（2） 最大輸入功率：20KW
（3） 振蕩頻率：80-200KHZ
（4） 加熱電流：5～45A
（5） 輸入電壓：三相380V 50HZ 或60HZ
（6） 負載持續率：100%
（7） SPG-20A加熱、保溫時間：0.1～99.9秒
（8） 冷卻水要求：≥0.2MPa ≥6L/分
（9） 主機重量：35KG
（10） 主機體積（CM）：54.5長×31寬×47高
（11） 應用：熱處理，螺絲噴膠等
本頁關鍵字：高頻感應加熱設備，高頻焊機，高頻熱處理，高頻熔煉.
|
主要規格 |
最大輸入功率 |
輸出頻率 |
輸入電壓 |
輔助功能 |
|
SPG-10-I一體式 |
10KW |
80—250KHZ |
標準
380V三相
50或60HZ
可訂制
三相415V
三相440V
三相480V |
1、 所有設備都有B型，即分體式，主分機連線標準
2、 所有設備都有A型，即自控型，帶加熱和保溫時間及功率調節功能；
3、 如SPG-20AB即20KW帶計時分體式設備 |
|
SPG |
||||
|
SPG-20一體式 |
20KW |
80-250KHZ |
||
|
SPG |
||||
|
SPG-20B分體式 |
||||
|
SPG-20AB分體自控型 |
||||
|
SPG-30B、SPG-30AB |
30KW |
80-200KHZ |
||
|
SPG-40B、SPG-40AB |
40KW |
80—200KHZ |
||
|
SPG-60B、SPG-60AB |
60KW |
80-180KHZ |
||
|
SPG-80B、SPG-80AB |
80KW |
80-150KHZ |
||
|
SPG-100B、SPG-100AB |
100KW |
80-150KHZ |
||
|
SPG-120B、SPG-120AB |
200KW |
80-150KHZ |
||
|
SPG-160B、SPG-160AB |
160KW |
80-130KHZ |
||
|
SPG-200B、SPG-200AB |
200KW |
80-130KHZ |
||
|
SPG-240B、SPG-240AB |
240KW |
80-120KHZ |
||
|
SPG-300B、SPG-300AB |
300KW |
80-120KHZ |
||
|
可訂制更大功率設備，和各種特殊用途設備 |
||||
此系列設備結構采用我公司第三代逆變控制技術，在使用常規IGBT器件的基礎上， 使設備不僅能輸出頻率高達250 KHZ的大功率高頻電源，而且設備可靠性高， 使固態高頻取代電子管高頻成為可能。
帶計時功能的優點及應用：
1、 加熱功率、加熱時間、保溫功率、保溫時間分別獨立可調，可在一定程度上有效地控制加熱曲線和加熱溫度；
2、 應用于重復性高的工件加熱和快速加熱；
3、 應用于釬焊中時，采用快速加熱和保溫功能相結合，既實現快速加熱，同時又可在釬料熔化時進行保溫，使焊料充分鋪展；
分體式結構的優點及應用：
1、 在分體式設備中，高頻電源（主機）與高頻變壓器（分機）分離，主—分機間連線2米長；
2、 應用于環境很差的工作場所，可以將主機封閉在干凈的空間，大大減少主機的維修率，增加設備的可靠性；
3、 應用于流水線作業或成套設備中，小分機占用較小的臺面空間，容易移動；
工作原理及結構特點

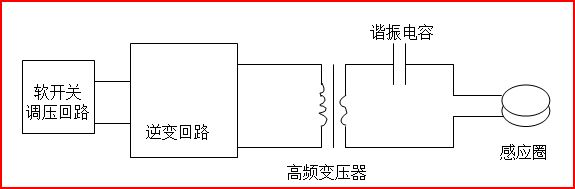

此系列設備采用串聯諧振電路，諧振后通過高頻變壓器輸出低電壓、大電流的高頻電源。諧振結構如圖：
此系列設備采用IGBT功率器件和我公司第三代變流控制技術---雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用IGBT開關器件和非晶態電感構成高頻斬波電路調節功率，采用IGBT串聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程，使設備在大功率下的工作可靠性大大提高，使得設備在大功率領域得到了發展，100%設備暫載率得以實現。
此系列設備中，諧振電容串聯在高頻變壓器付邊，所以高頻變壓器上電壓低，大大降低了由于高壓引起的絕緣和打火問題，使設備的工作可靠性大為提高，同時高頻變壓器體積小，重量輕，損耗低。
